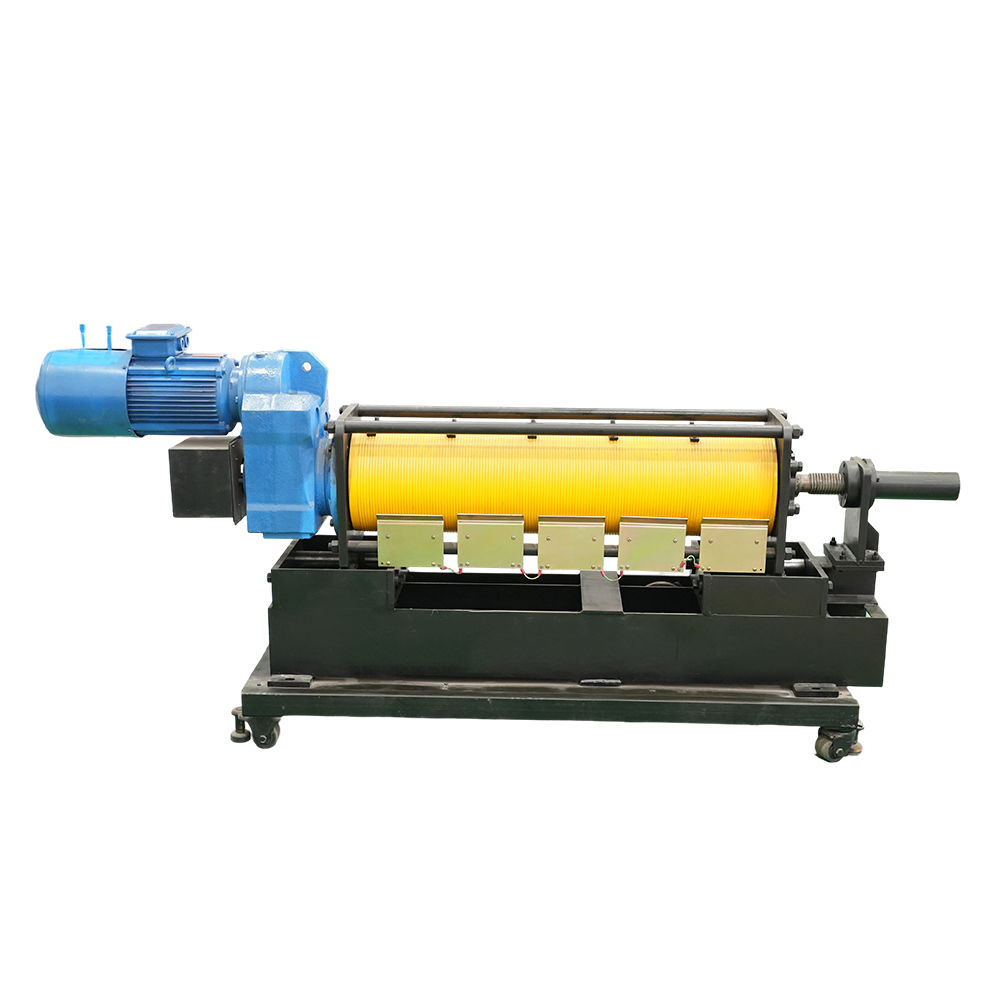

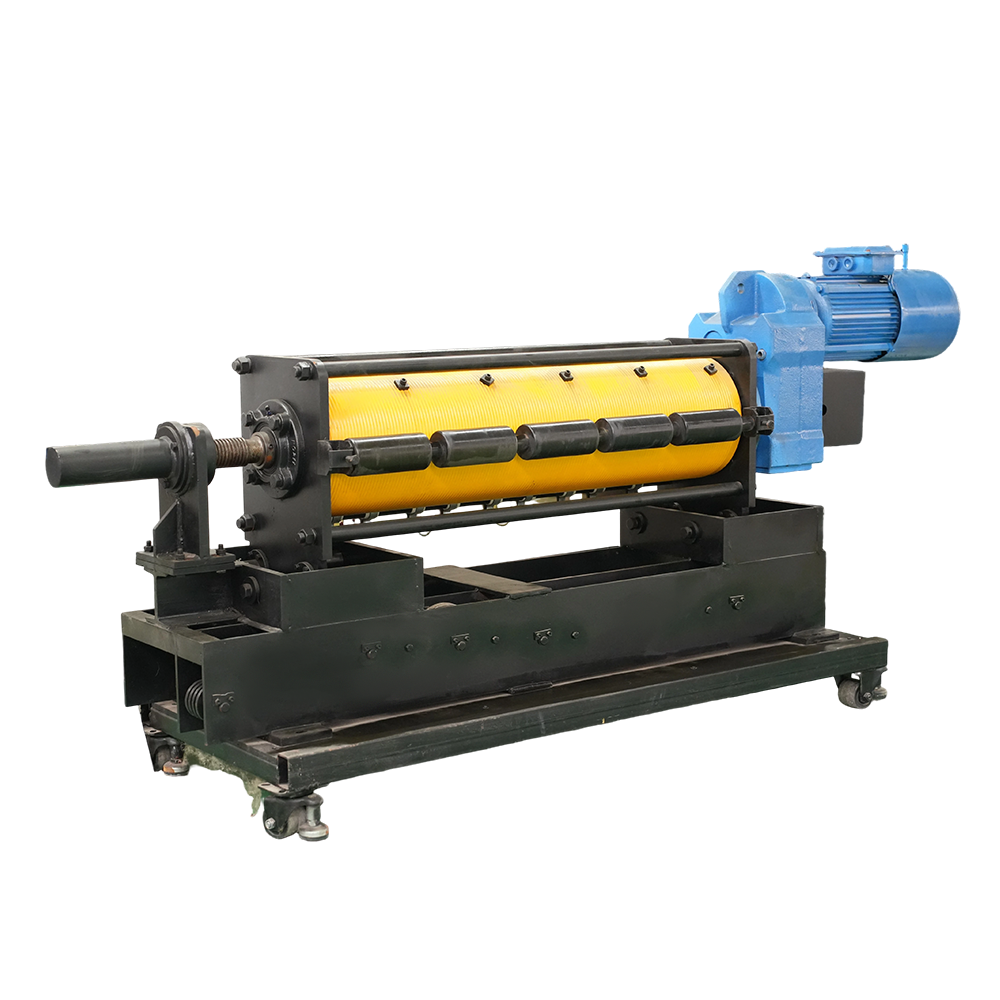

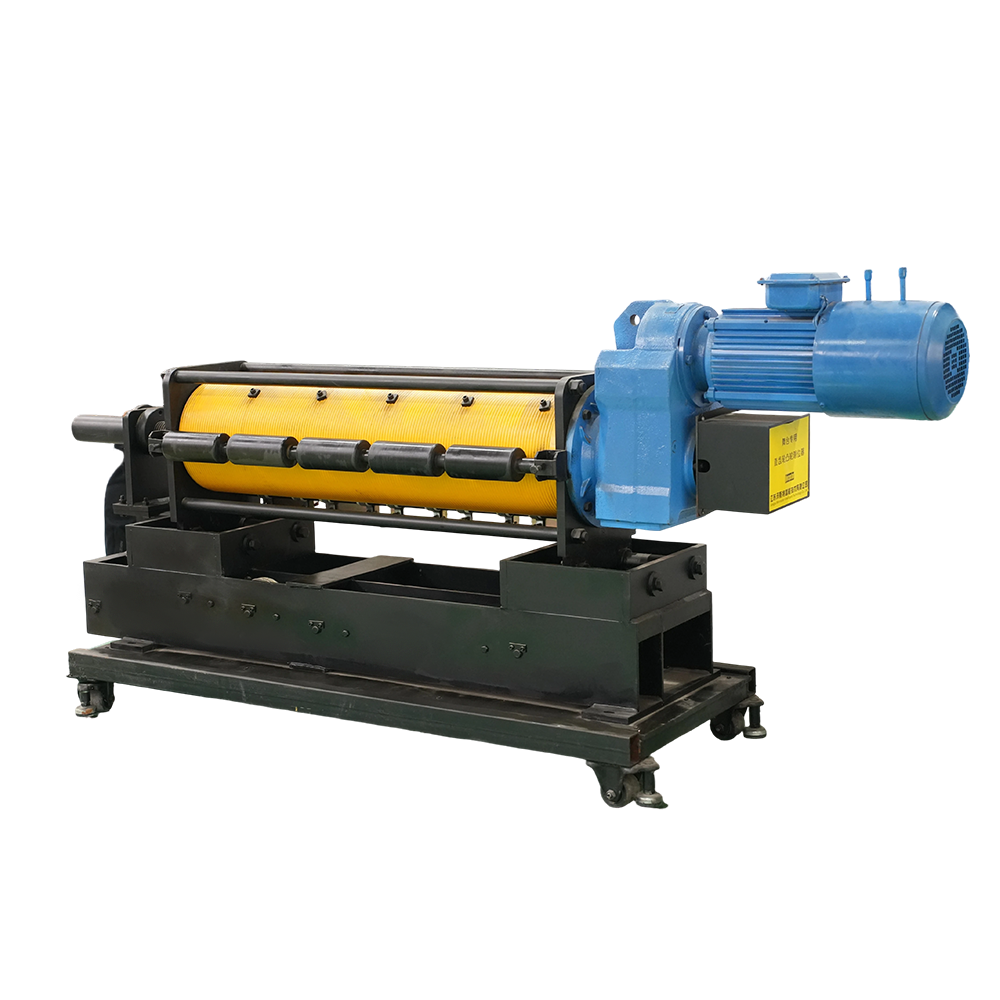

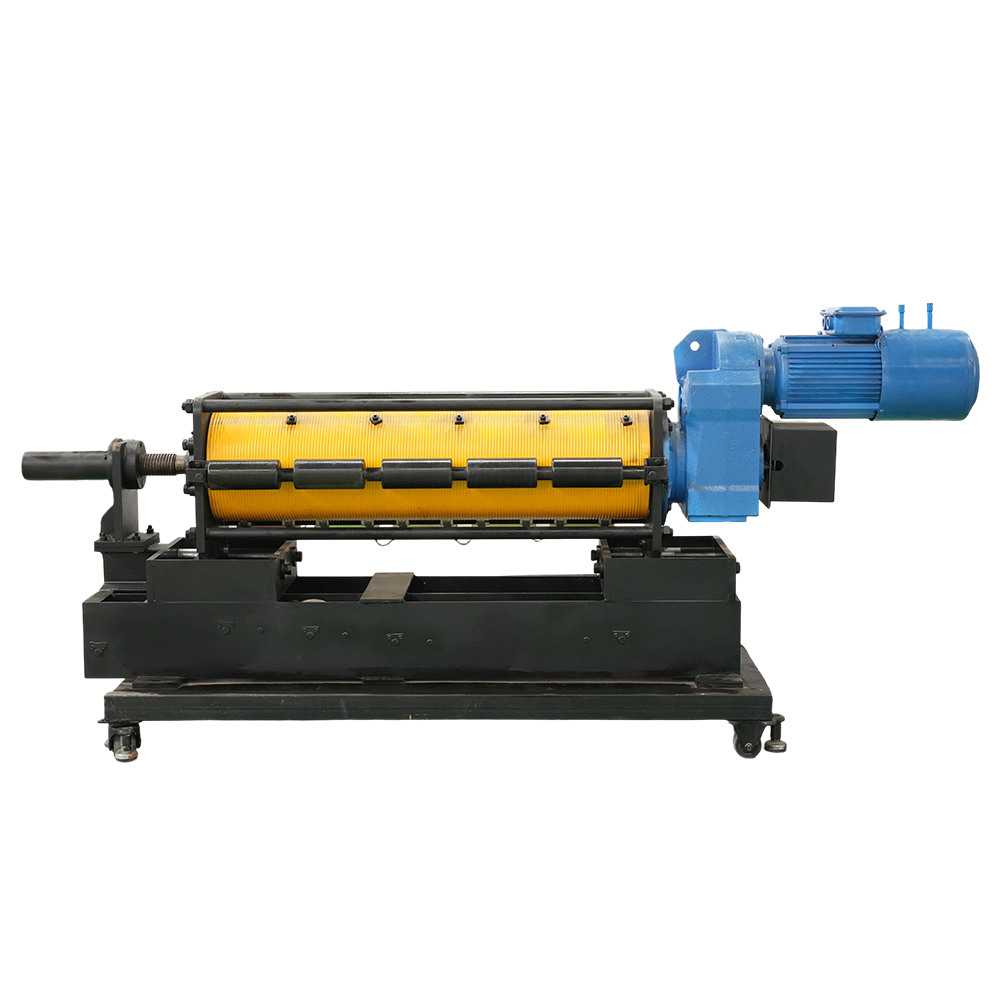

Horizontálny navijak s nulovou flotilou

Ako sa líši horizontálny navijak od inštalácie vertikálneho navijaka?

Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. vyrába horizontálne aj vertikálne navijaky s nulovou flotilou, aby vyhovovali rôznym konfiguráciám miesta konania. Primárne rozdiely spočívajú v orientácii montáže, požiadavkách na priestor a vhodnosti použitia.

Orientácia inštalácie

• Horizontálny navijak – namontované s osou bubna rovnobežnou s podlahou alebo pódium. Motor a prevodovka sú umiestnené horizontálne, vďaka čomu je navijak nízkoprofilový a vhodný pre inštalácie pod javiskom alebo na vedľajšom pódiu.
• Vertikálny navijak – namontované s osou bubna kolmo na podlahu. Motor a prevodovka sú naskladané vertikálne, vďaka čomu sú vyššie, ale s menšou pôdorysnou stopou, ideálne pre nadzemné vybavenie alebo inštalácie veží.

Priestorové požiadavky

• Horizontálna inštalácia – vyžaduje väčšiu podlahovú plochu (dĺžku a šírku), ale má nižší výškový profil, vďaka čomu je vhodný do priestorov s obmedzenou svetlosťou od stropu, ako sú pivnice pod pódiom alebo bočné krídla.
• Vertikálna inštalácia – vyžaduje menšiu podlahovú plochu, ale vyžaduje väčšiu vertikálnu svetlosť, vďaka čomu je ideálny pre letové veže, nadzemné mreže a aplikácie montované na priehradové nosníky, kde je k dispozícii výška stropu.

Smerovanie káblov

• Horizontálny navijak – kábel je vedený rovnobežne s podlahou, čo umožňuje priame vedenie na kladky, koľajnice alebo kladky na úrovni paluby. Ideálne pre aplikácie s horizontálnym pohybom, ako je pohon pojazdnej dráhy a ťahanie po mŕtvom ťahu.
• Vertikálny navijak – lano sa vypína zvisle nahor alebo nadol, čo umožňuje priame zdvíhanie bremien s minimálnym presmerovaním. Vhodné pre bodové kladkostroje, súpravy šnúr a závesné vybavenie.

Porovnanie výkonnostných parametrov

• Horizontálny navijak s nulovou flotilou
• Maximálna rýchlosť linky: 7,5 stôp/s
• Maximálny ťah vlasca: 473 libier – 1247 libier
• Kompaktný rúrkový kryt pre montáž vedľa seba
• Nízkoprofilový dizajn pre inštaláciu pod javiskom

• Vertikálny navijak s nulovou flotilou (typ L)
• Maximálna rýchlosť linky: 6,75 – 7,5 stôp/s
• Maximálny ťah vlasca: 209 – 1247 libier
• Vysoký tenký kryt na inštaláciu veže
• Optimalizované pre aplikácie zdvíhania nad hlavou

Vhodnosť aplikácie

• Horizontálny navijak – najlepšie pre pohon pojazdných pásov, ťahanie mŕtveho ťahu, jazdu na palube a aplikácie vyžadujúce horizontálny pohyb scenérie alebo mäkkého tovaru.
• Vertikálny navijak – najlepšie pre bodové kladkostroje, šnúrové súpravy, lietajúce umelce, zdvíhacie video steny a nadzemné vybavenie, kde sa vyžaduje vertikálny zdvih.

FAQ

1. Ktorý typ inštalácie je lepší pre moje miesto?

Výber závisí od konfigurácie vášho miesta. Ak máte obmedzenú výšku stropu, ale dostatočnú podlahovú plochu, horizontálny navijak z Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. je ideálny. Ak máte k dispozícii výšku veže, ale obmedzený priestor na podlahe, je vhodnejší vertikálny navijak typu L. Náš inžiniersky tím vám môže pomôcť posúdiť váš priestor a odporučiť optimálne riešenie.

Pre podrobné špecifikácie navštívte našu produktovú stránku: Horizontálny navijak s nulovou flotilou .

2. Aké bezpečnostné prvky obsahujú horizontálne navijaky s nulovou flotilou?

Bezpečnosť je hlavnou prioritou Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. Horizontálne aj vertikálne navijaky obsahujú viaceré bezpečnostné mechanizmy:

• Prídavná bezpečnostná brzda – nezávisle namontovaný na hriadeli bubna, zapadne, ak primárna brzda zlyhá.
• Koncové spínače – horná a spodná hranica pojazdu s nastaviteľnými polohami.
• Núdzové zastavenie – okamžité vypnutie z viacerých kontrolných bodov.
• Spätná väzba kódovača – sledovanie polohy a rýchlosti v reálnom čase.
• Voliteľná detekcia preťaženia – monitorovanie napätia pre zvýšenú ochranu.

3. Môžu sa horizontálne navijaky použiť na vertikálne zdvíhanie?

Zatiaľ čo horizontálne navijaky sú primárne navrhnuté pre aplikácie s horizontálnym pohybom, ako sú pojazdné dráhy a ťahanie v mŕtvom bode, môžu byť prispôsobené na vertikálne zdvíhanie s príslušnými presmerovacími kladkami. Avšak pre čisto vertikálne zdvíhacie aplikácie, Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. odporúča používať vertikálne navijaky typu L s nulovou flotilou, ktoré sú špecificky optimalizované pre závesné vybavenie a aplikácie bodového zdvihu. Naše integrované riešenia pokrývajú návrh, výrobu, inštaláciu, uvedenie do prevádzky, prevádzku a údržbu v divadlách, kultúrnych centrách, štadiónoch, konferenčných centrách a multifunkčných divadelných priestoroch po celom svete.
